Szia! Golyósszelep-szállítóként gyakran kérdeznek tőlem, hogyan kell kiszámítani a golyóscsap áramlási együtthatóját. Ez döntő szempont mindazok számára, akik meg akarják győződni arról, hogy az általuk használt golyóscsap megfelel-e az adott alkalmazásnak. Tehát merüljünk bele, és bontsuk le ezt a folyamatot lépésről lépésre.
Először is, mi is pontosan egy gömbcsap áramlási együtthatója (Cv)? Nos, az áramlási együttható a szelep folyadékáteresztő képességének mértéke. Ez a 60°F hőmérsékletű amerikai gallon víz számát jelenti, amely percenként 1 psi nyomáseséssel áramlik át a szelepen. Egyszerűbben kifejezve azt mutatja meg, hogy bizonyos körülmények között mennyi folyadék mehet át a szelepen.
Az alapok megértése
Mielőtt elkezdené a számítást, fontos megérteni néhány kulcsfontosságú tényezőt, amelyek befolyásolják a gömbcsap áramlási együtthatóját. Ezek közé tartozik a szelep mérete, a golyóscsap típusa (teljes nyílás vagy standard nyílás), a szelep anyaga és a folyadék tulajdonságai, például a viszkozitás és a sűrűség.
- Szelep mérete: Általában a nagyobb szelepek nagyobb áramlási együtthatóval rendelkeznek, mivel nagyobb a nyílásuk a folyadék áthaladásához. Például egy 2 hüvelykes golyóscsap Cv-je általában magasabb, mint egy 1 hüvelykes golyóscsapé.
- Teljes port vs standard port: A teljes nyílású golyósszelep nyílása akkora, mint a csatlakoztatott cső. Ez kisebb áramlási ellenállást és nagyobb áramlási együtthatót eredményez, mint egy szabványos, kisebb nyílású gömbcsaphoz képest.
- Szelep anyaga: Különböző anyagok befolyásolhatják a szelep belső felületi érdességét. A simább belső felület kisebb súrlódást okoz, és nagyobb áramlási sebességet tesz lehetővé, ezáltal növeli az áramlási együtthatót.
- Folyadék tulajdonságai: A viszkózus folyadékok lassabban áramlanak át a szelepen, mint a kevésbé viszkózus folyadékok. Ezenkívül a sűrűbb folyadékok több energiát igényelhetnek a szelepen való áthaladáshoz, ami befolyásolhatja az áramlási együtthatót.
A számítási folyamat
A golyóscsap áramlási együtthatójának kiszámítására többféle módszer létezik. Az egyik leggyakoribb módszer a következő képlet használata:
[C_{v}=\frac{Q}{\sqrt{\Delta P}}]
Ahol:
- (C_{v}) az áramlási együttható
- (Q) a folyadék áramlási sebessége US gallon/perc-ben (GPM)
- (\Delta P) a nyomásesés a szelepen psi-ben
Tegyük fel, hogy van egy golyóscsapja, és meg szeretné találni az áramlási együtthatóját. Először meg kell mérnie a szelepen áthaladó folyadék áramlási sebességét és a nyomásesést rajta. Az értékek meghatározásához áramlásmérőket és nyomásmérőket használhat.
Például, ha 50 GPM-es áramlási sebességet ((Q)) és 4 psi nyomásesést ((\Delta P)) mér, az áramlási együtthatót a következőképpen számíthatja ki:
[C_{v}=\frac{50}{\sqrt{4}}=\frac{50}{2} = 25]
Ez azonban egy egyszerűsített számítás. A valós alkalmazásoknál más tényezőket is figyelembe kell venni. Például, ha a folyadék nem víz 60 °F-on, akkor néhány módosítást kell végeznie a képletben.
Ha nem víz folyadékokkal foglalkozik, a következő módosított képletet használhatja:
[C_{v}=\frac{Q}{\sqrt{\Delta P}\times\sqrt{\frac{\rho}{\rho_{w}}}}]
Ahol:
- (\rho) a folyadék sűrűsége
- (\rho_{w}) a víz sűrűsége 60°F-on (körülbelül 62,4 lb/ft³)
Gyártói adatok és tesztelés
Míg a fenti képletek lehetőséget adnak az áramlási együttható kiszámítására, fontos megjegyezni, hogy a legtöbb golyósszelep-gyártó megadja termékei áramlási együttható adatait. Kiterjedt vizsgálatokat végeznek laboratóriumaikban, hogy meghatározzák a Cv értékeket különböző körülmények között.

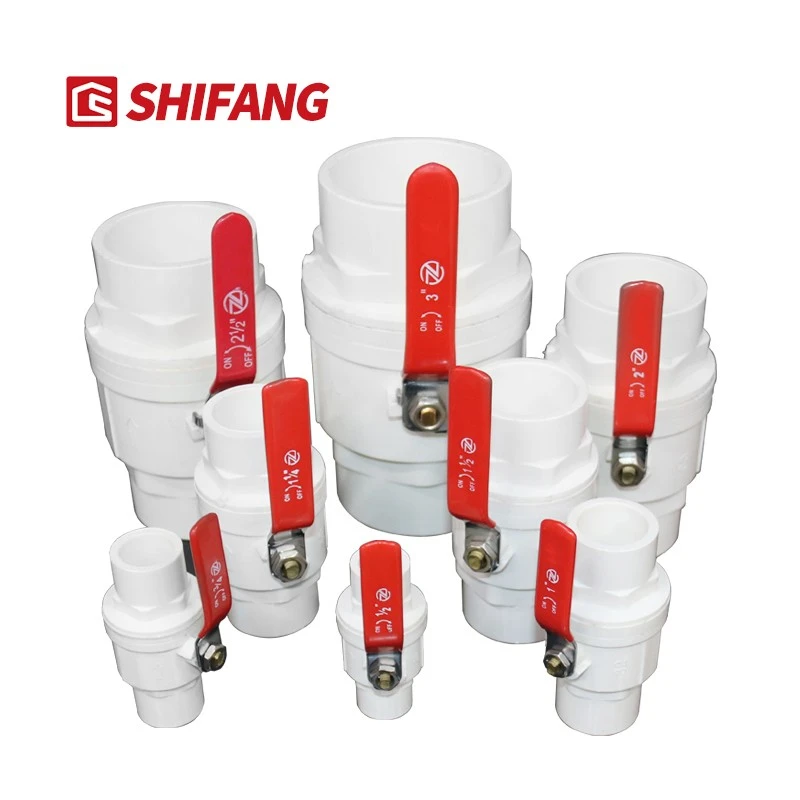

Amikor golyóscsapot választ az alkalmazáshoz, érdemes a gyártó katalógusát megnézni. Ez pontos Cv-értéket ad az Önt érdeklő szelepmodellhez. Például, ha egyPVC acél fogantyús golyóscsap, a gyártó adatai megmondják az áramlási együtthatót különböző tényezők, például a szelep mérete és a nyílás típusa alapján.
A gyártó adatainak felhasználása mellett saját tesztelést is végezhet. Ez különösen akkor hasznos, ha egyedi működési feltételekkel rendelkezik, vagy ha ellenőrizni szeretné a gyártó állításait. Az áramlási sebesség és a nyomásesés mérésére golyóscsappal, áramlásmérővel és nyomásmérőkkel ellátott tesztberendezést állíthat fel. Ezután használja a fent említett képleteket az áramlási együttható kiszámításához.
A pontos áramlási együttható számítás jelentősége
Az áramlási együttható pontos kiszámítása több okból is kulcsfontosságú.
- Rendszerteljesítmény: Ha az alkalmazásához túl alacsony áramlási együtthatójú golyóscsapot választ, az túlzott nyomásesést okozhat a rendszerben. Ez csökkent áramlási sebességhez, megnövekedett energiafogyasztáshoz, sőt a rendszer más alkatrészeinek károsodásához is vezethet. Másrészt, ha az áramlási együttható túl magas, az a szelep túlméretezését eredményezheti, ami költséges lehet.
- Biztonság: Egyes alkalmazásokban, például vegyipari feldolgozó vagy vízkezelő üzemekben a pontos áramlásszabályozás elengedhetetlen a biztonság érdekében. A helytelen áramlási együttható a vegyszerek nem megfelelő keveréséhez vagy pontatlan adagoláshoz vezethet, ami súlyos következményekkel járhat.
Különböző típusú golyósszelepek és áramlási együtthatóik
Különféle golyóscsapokat kínálunk, mindegyik saját jellemzőkkel és áramlási együtthatóval rendelkezik.
- PVC csappantyús lábszelep: Ezeket a szelepeket gyakran használják szivattyúrendszerekben a visszaáramlás megakadályozására. Meghatározott áramlási együtthatóval rendelkeznek, amelyet kialakításuk és méretük határoz meg. A szárny kialakítása viszonylag egyenletes áramlást tesz lehetővé előrefelé, de korlátozza az áramlást a fordított irányban.
- PVC foglalatos menetes golyóscsapok: Ezeket a szelepeket könnyű felszerelni, és gyakran használják vízvezeték-szerelési alkalmazásokban. Átfolyási együtthatójuk a szelep méretétől és attól függően változhat, hogy teljes - vagy szabványos - nyílású kivitelről van szó.
Következtetés
A golyóscsap áramlási együtthatójának kiszámítása fontos lépés a folyadékrendszer megfelelő működésének biztosításában. Akár a képleteket használja, akár a gyártó adataira hagyatkozik, vagy saját vizsgálatot végez, a pontos Cv-érték megszerzése segít kiválasztani az igényeinek megfelelő golyóscsapot.
Ha Ön a kiváló minőségű golyóscsapok piacán dolgozik, és további információra van szüksége az áramlási együtthatókkal vagy termékeink bármely más vonatkozásával kapcsolatban, ne habozzon, lépjen kapcsolatba velünk. Azért vagyunk itt, hogy segítsünk Önnek kiválasztani a legjobb választást az alkalmazásához. Lépjen kapcsolatba velünk, hogy megkezdjük a beszerzési megbeszélést, és megtaláljuk a tökéletes golyóscsapot projektjéhez.
Hivatkozások
- Crane Technical Paper No. 410, "Folyadékok áramlása szelepeken, szerelvényeken és csövön keresztül"
- Perry vegyészmérnökök kézikönyve
